UGELPLUS

CARATTERISTICHE TECNICHE

Isolamento in mica continua a basso tenore legante.

Avvolgimento resistivo con filo/piattina nichel/cromo 80/20.

Fornibili con termocoppia incorporata.

Certificato di collaudo.

Model

UGFI

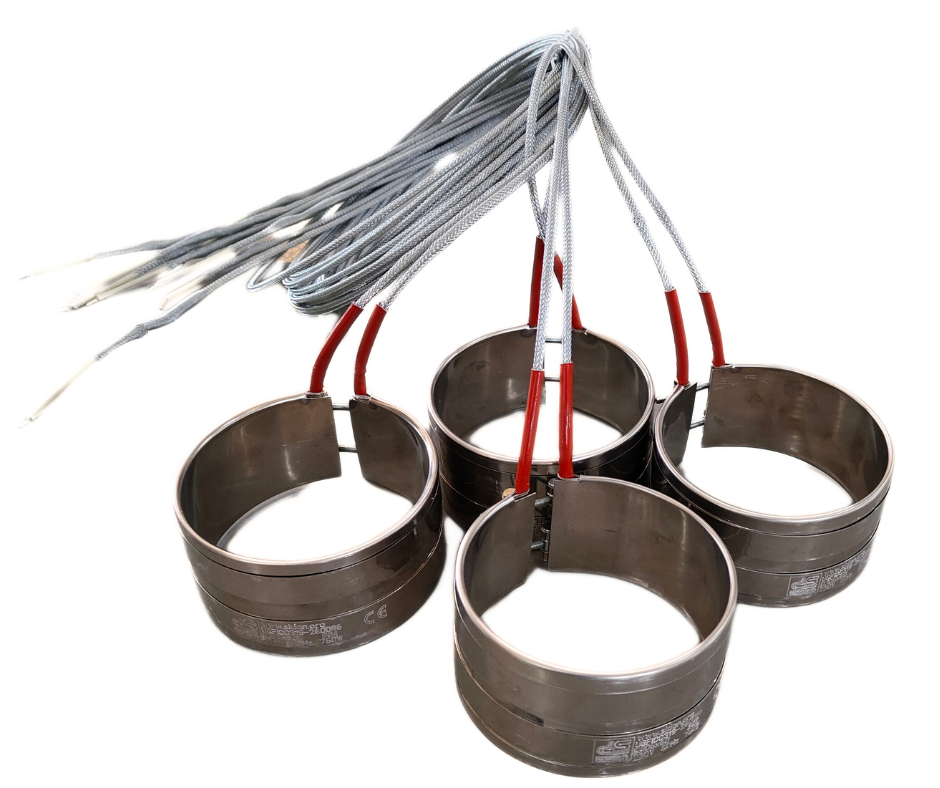

Riscaldatore per ugelli e stampi a camera calda costruito con lamiera e collarino in acciaio trattato galvanicamente. L'alimentazione avviene mediante cavetti in Ni 99% per alte temperature ad elevata resistenza meccanica con ingombro minimo ed è ideale per l'applicazione in spazi estremamente ridotti. Sono disponibili a richiesta anche con TC incorporata.

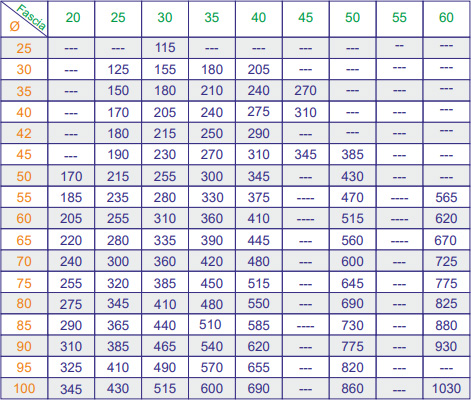

Tabella dimensioni (mm) e potenze (W) standard

APPLICAZIONI

Su macchine con temperature di esercizio non superiori a 350 C°

In caso di spazi ridotti.

SUGGERIMENTI PER IL MONTAGGIO

Verificare che la superficie interna del riscaldatore aderisca perfettamente.

Stringere la fascetta di fissaggio al massimo.

Dare un ulteriore stretta alle viti dopo 30 minuti di funzionamento, per compensare la dilatazione termica.

DIMENSIONI

Le dimensioni standard minime di realizzazione sono specificate in tabella.

PARAMETRI ELETTRICI

Potenza specifica massima 5W/cm2

Model

UGTS

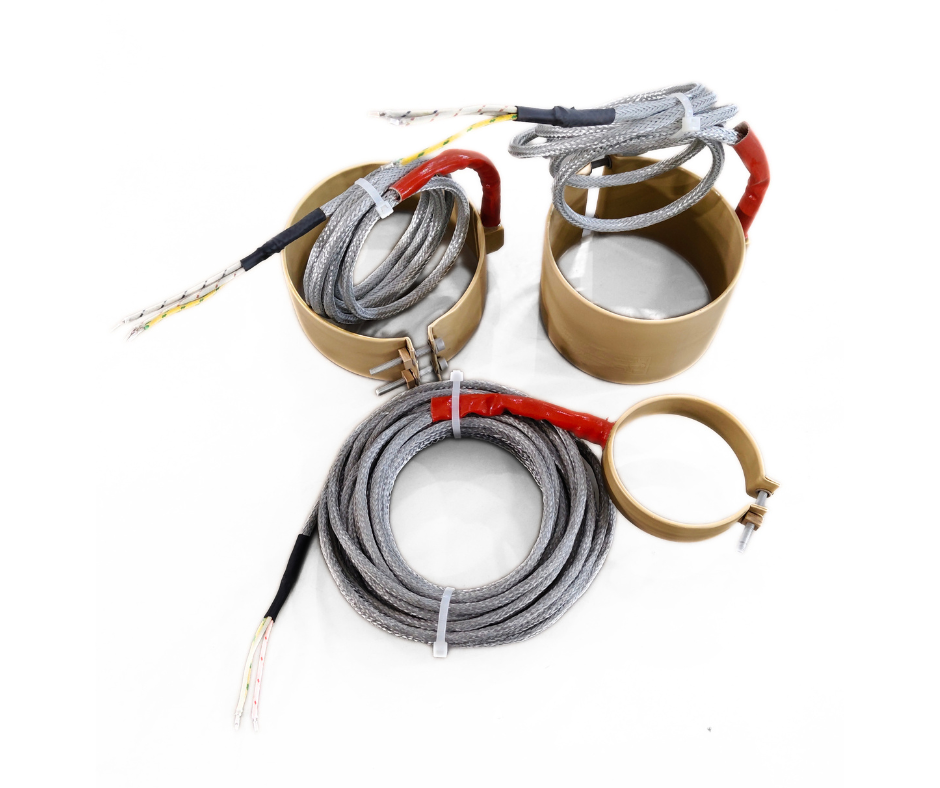

Riscaldatore per ugelli costruito con tubolare in ottone compresso a tenuta stagna. L'alimentazione è data da un cavo armato tripolare con conduttori Ni 99% isolati in vetro-teflon con guaina in acciaio. Sono disponibili a richiesta anche con TC incorporata. E' particolarmente adatto dove c'è fuoriuscita di materiale plastico od olio.

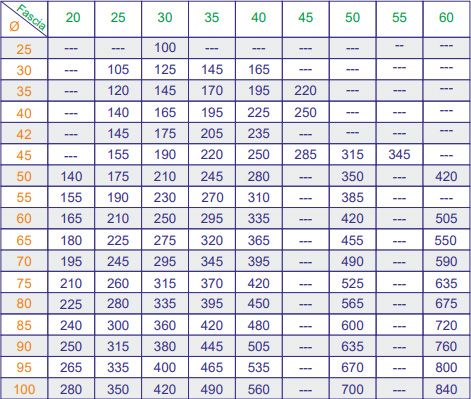

Tabella dimensioni (mm) e potenze (W) standard

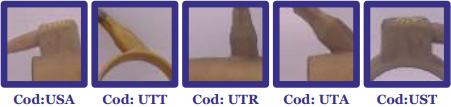

Uscite elettriche

APPLICAZIONI

Su macchine con temperature di esercizio non superiori a 280° C

Dove c’è rischio di fuoriuscita di materiale fluido o liquido.

SUGGERIMENTI PER IL MONTAGGIO

Verificare che la superficie interna del riscaldatore aderisca perfettamente.

Stringere la fascetta di fissaggio al massimo.

Dare un ulteriore stretta alle viti dopo 30 minuti di funzionamento, per compensare la dilatazione termica.

DIMENSIONI

Le dimensioni standard minime di realizzazione sono specificate in tabella.

PARAMETRI ELETTRICI

Potenza specifica massima 4W/cm2
